可视化报表工具（自己开发）

报表工具介绍

主要功能包括以下几个方面：

数据收集与管理丰富的图表组件（目前只支持9个，后续完善）仪表板/管理驾驶舱的管理数据准备

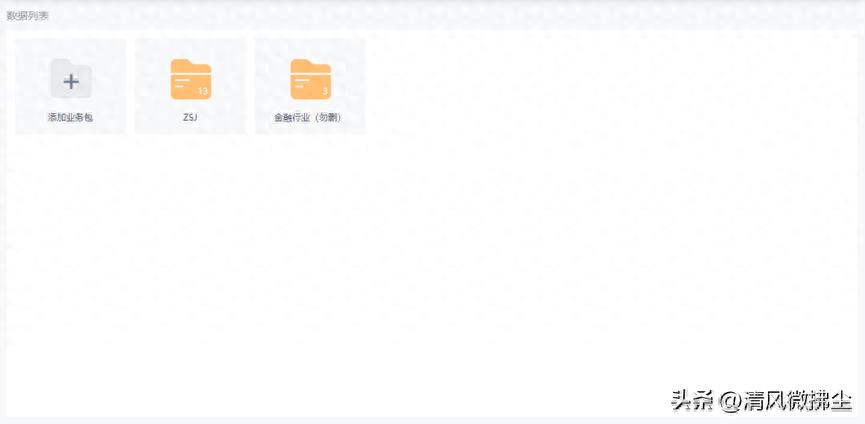

数据收集与管理：添加业务包、重命名、删除、详情、数据集个数统计

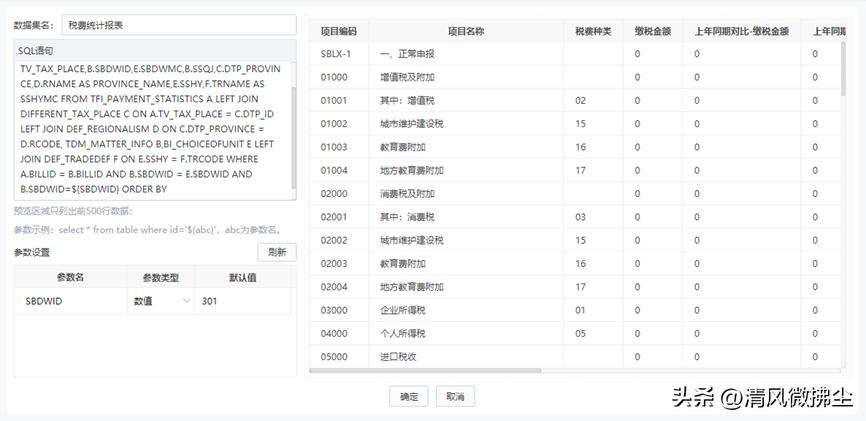

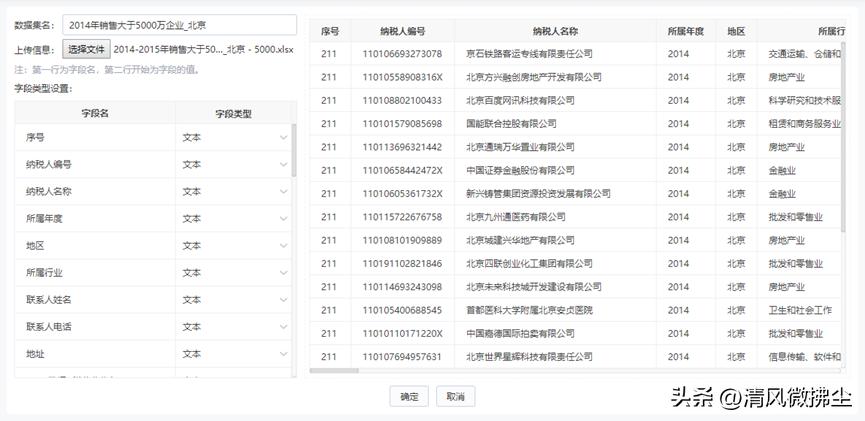

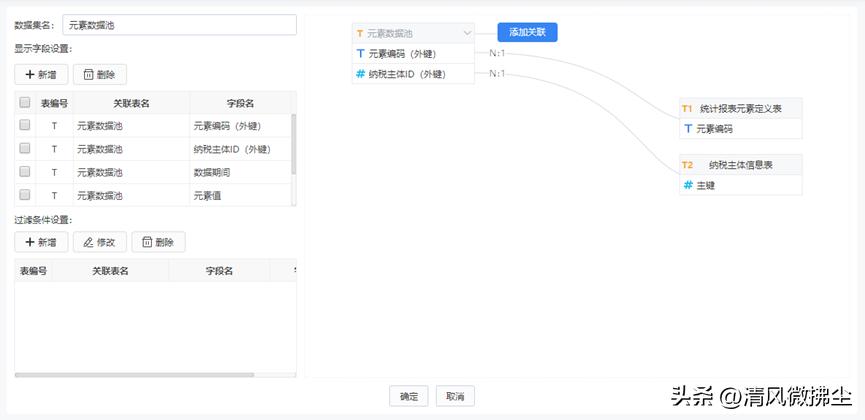

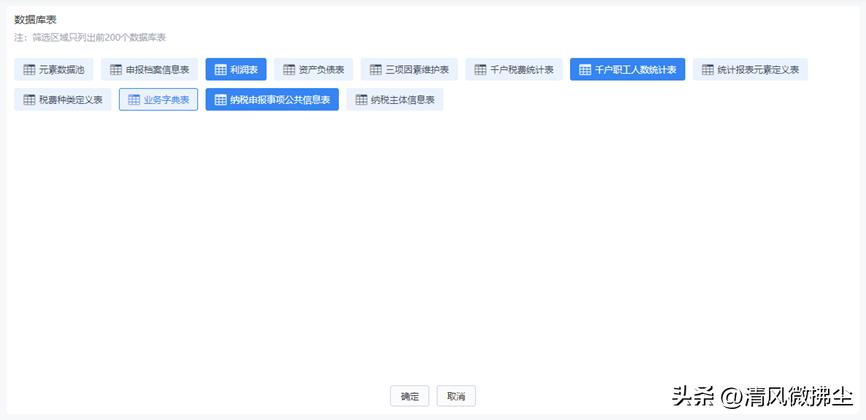

数据集维护：数据集列表支持添加4种数据集，分别为数据库表、SQL数据集、EXCEL数据集、自助数据集

注：页面左侧为数据集列表，右侧为数据集的数据预览区域。

仪表板/管理驾驶舱管理

1、仪表板 – 编辑

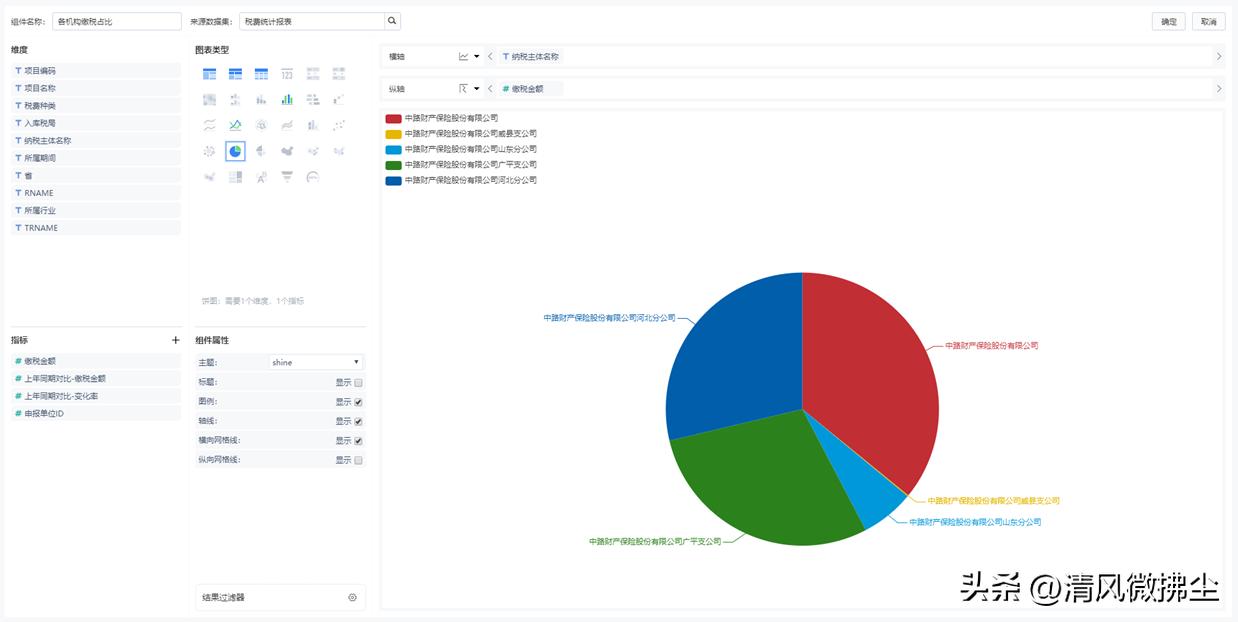

界面分为上、下两个区域，上面区域为组件名称、来源数据集的维护及按钮；下面区域为图表组件的主要设计界面，细分为左、中、右三大块：

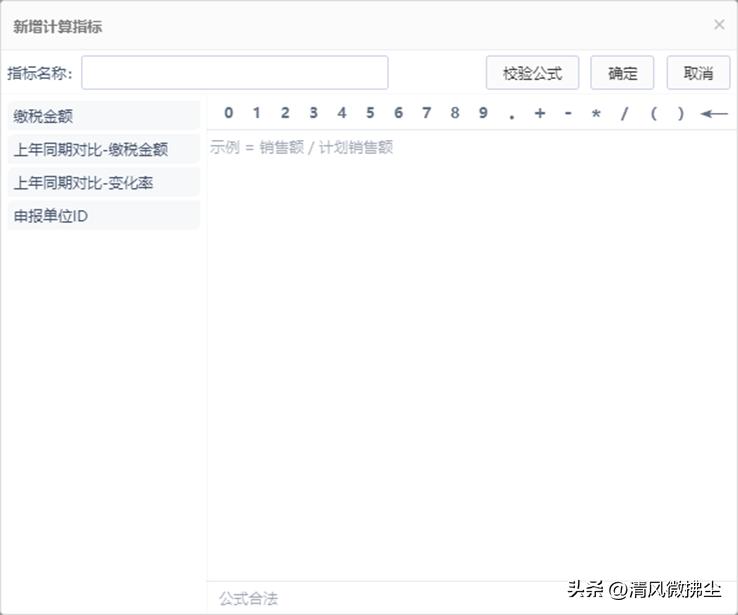

左：展示来源数据集的维度、指标字段，维度列表显示的是字段类型为字符串、日期的字 段，指标列表显示的是字段类型为数字的字段，还可以自定义计算指标。

中：展示支持的图表类型列表、组件属性设置和结果过滤器设置，图表类型暂时只支持9 种，分别为分组表、交叉表、明细表、柱形图、折线图、饼图、区域地图、漏斗图、 仪表盘；组件属性设置支持设置图表的主题，标题、图例、轴线、网格线的显示；结 果过滤器配置数据集数据的过滤条件，以及仪表板查询栏的设置（暂时只支持单组件 显示查询栏）、条件值是否使用登录用户信息替换。

右：分为上、下两部分，上部为横、纵轴/维度、指标/数据栏展示数据字段的拖拽设置， 下部为图表的预览效果区域。

2、仪表板 – 预览

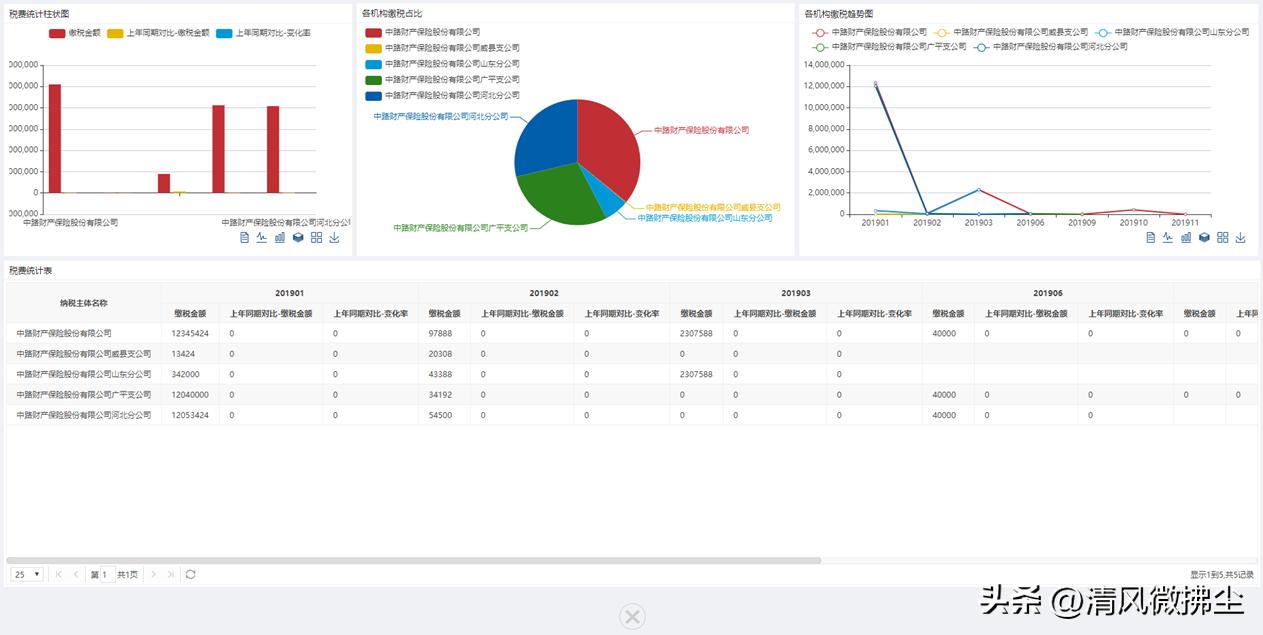

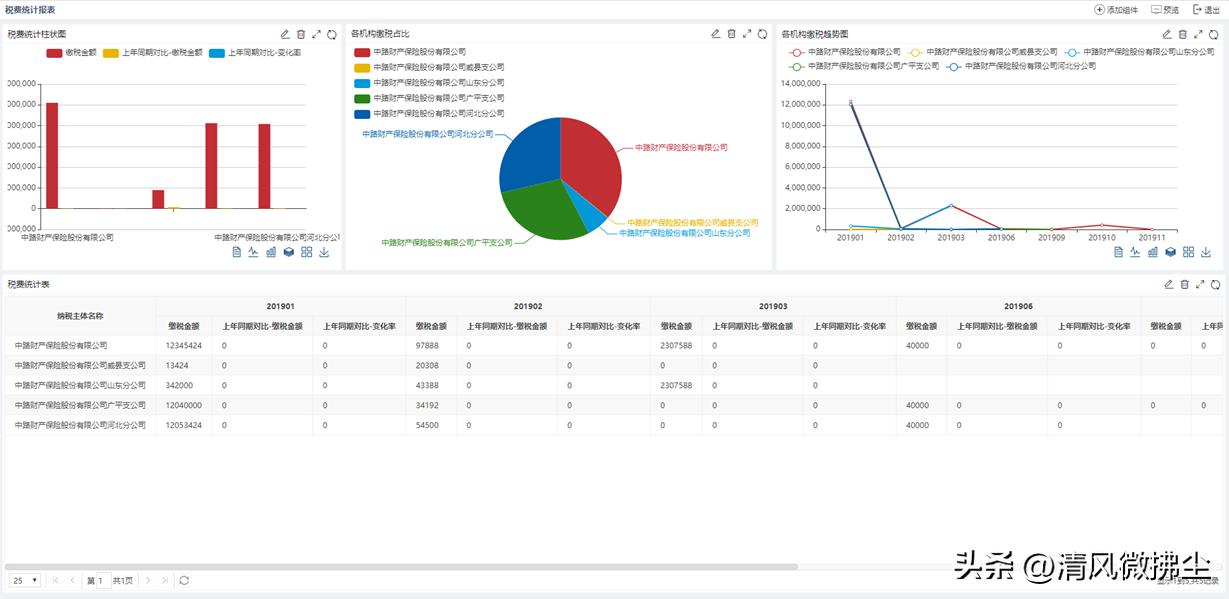

注：仪表板预览界面可以根据结果过滤器中“查询栏显示”的条件，动态生成带条件的查询栏，用于数据的动态筛选。组件的大小可拖拽、可手动设定，排版顺序也支持拖拽调整。

3、仪表板的使用

通过主界面的“生成系统菜单”功能，生成系统菜单供用户使用在开发功能时嵌入到页面（嵌入部分的效果类似于预览）
