AI科研绘图（二）：模式图的基本画法

经过上次对基本元素和工具的学习（），我们基本上掌握了最常用和基础的工具的用法。

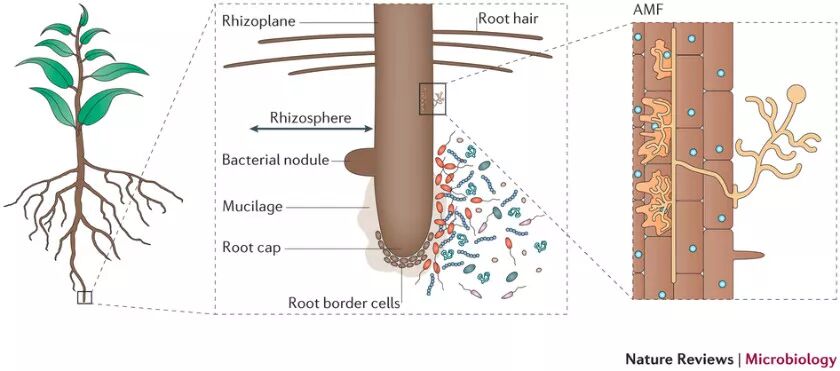

在学术论文中常常需要添加一些简单的插图作为示意图，例如植物、细胞、微生物等，帮助审稿人和读者更直观的了解文章的内容。下图是选自 这篇综述中的一张插图，本节我们就以这张示意图为例，一起学习用AI来画类似这样的示意图

选自： et al. Going back to the roots: the of the . 11, pages 789–799 (2013)

请戳视频教程：

（高清视频原址：）

下面是视频中提到的五类矢量图的主要画法，供大家参考：）

简单形状1 – 元素组合

绘制矩形、圆形等基本元素 – 菜单栏 窗口 路径查找器 各种形状模式进行组合

简单形状2 – 添加效果

绘制矩形、圆形等各种元素 – 菜单栏 效果

重复排列形状 – 画笔工具

绘制基本形状 – 全选 单击右键 编组 – 添加至画笔 图案画笔 – 用铅笔等工具画出轮廓 – 选择设置好的图案画笔 – 菜单栏 对象 扩展外观

复杂形状 – 细长条，弯曲线条型的图案

铅笔工具手绘 – 调整线条粗细、端点和形状 – 菜单栏 对象 路径 轮廓化描边 – 菜单栏 窗口 路径查找器 形状模式 联集 – 设置颜色等

复杂形状 – 参考实物照片，或者类似的图案

钢笔工具描轮廓 – 增减锚点调整细节 – 连接成一个完整体 – 设置线条颜色和粗细 – 描边
