无论你是做那行，都会在图纸上标明出图比例，如果是在图纸量较大情况下，填写出图比例是件很费时的事。其实完全可以借助“字段”实现CAD图纸比例跟随图框自动更新。

1、首先必须制作带属性的图框

输入att回车；

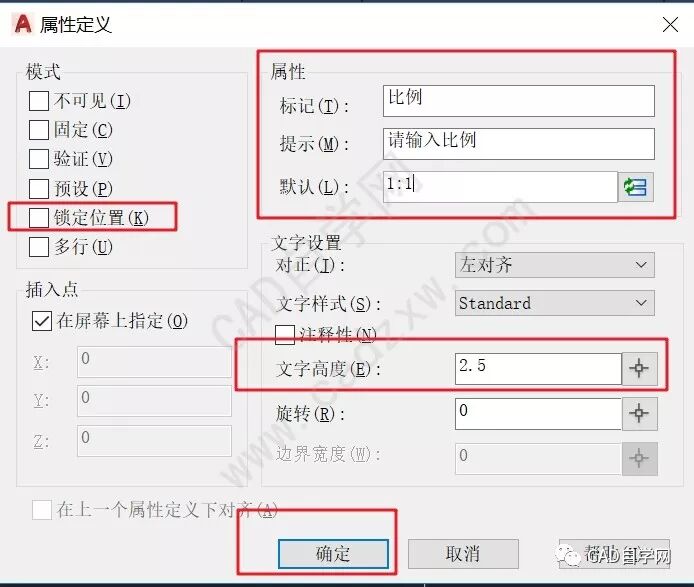

2、去掉锁定位置，填写属性，文字高度后确定；

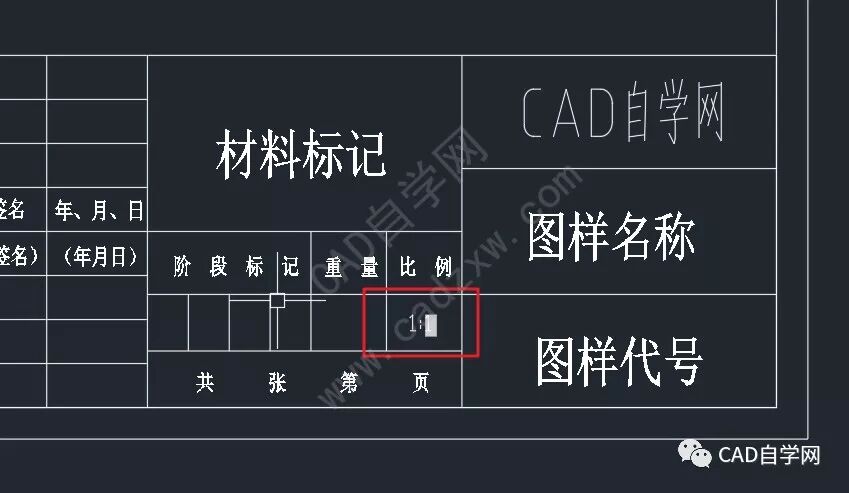

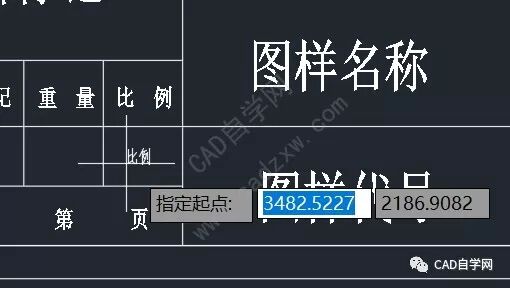

3、插入指定位置；

4、将带属性的图框制作成块；

（这里不再讲解了）

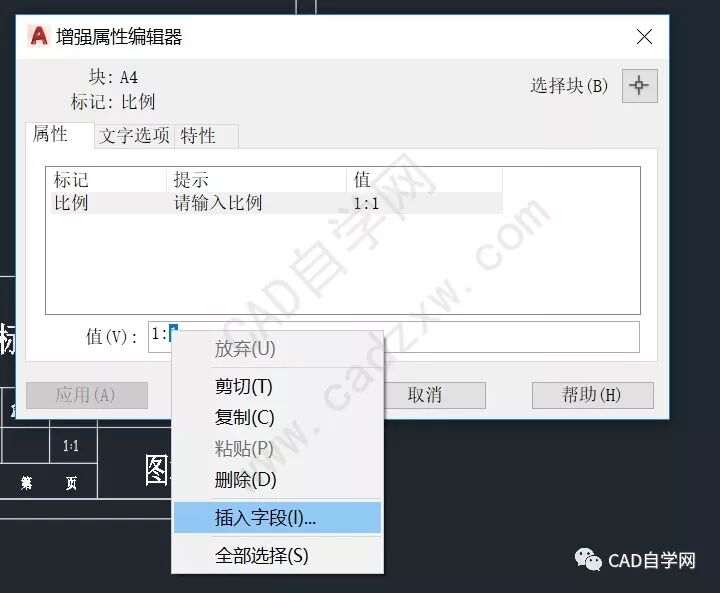

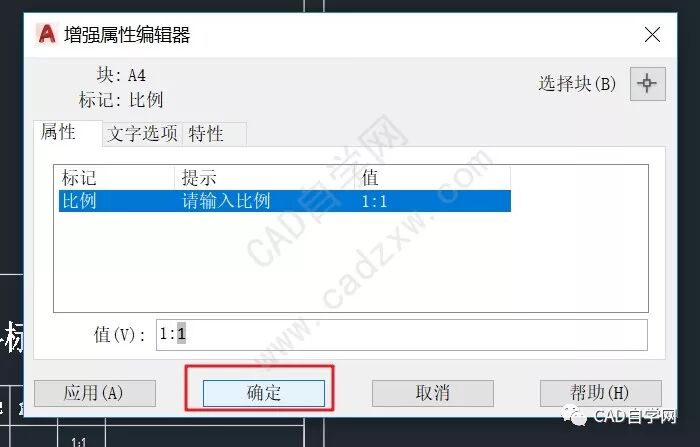

5、双击带属性的图框，弹出增强属性编辑器，选中值后面的1，鼠标右键，点击插入字段；

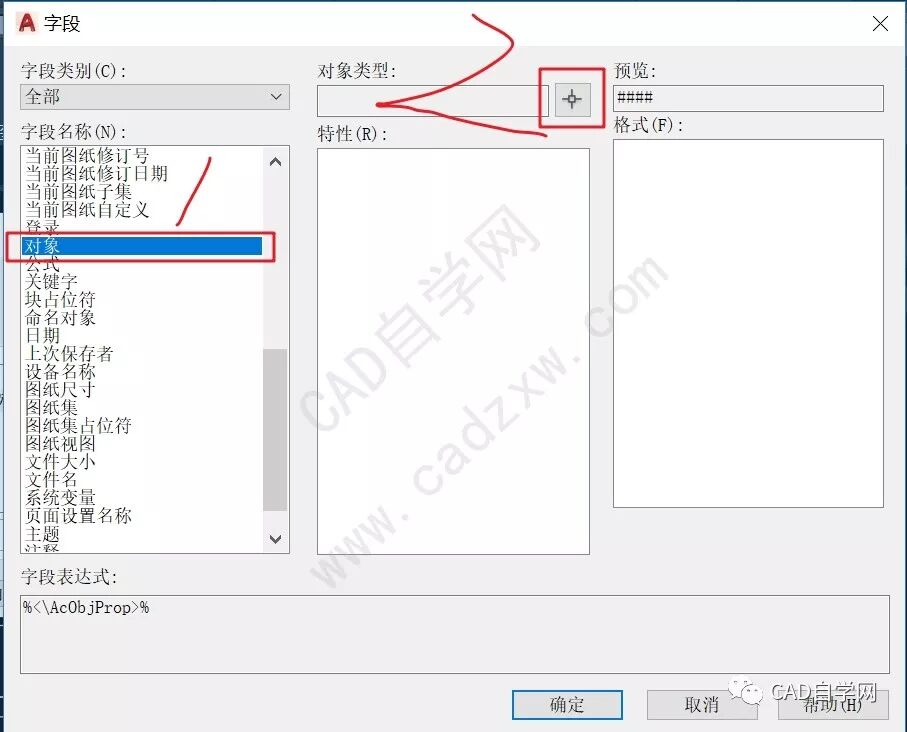

6、字段类别选择对象，点击对象类型后面的拾取框；

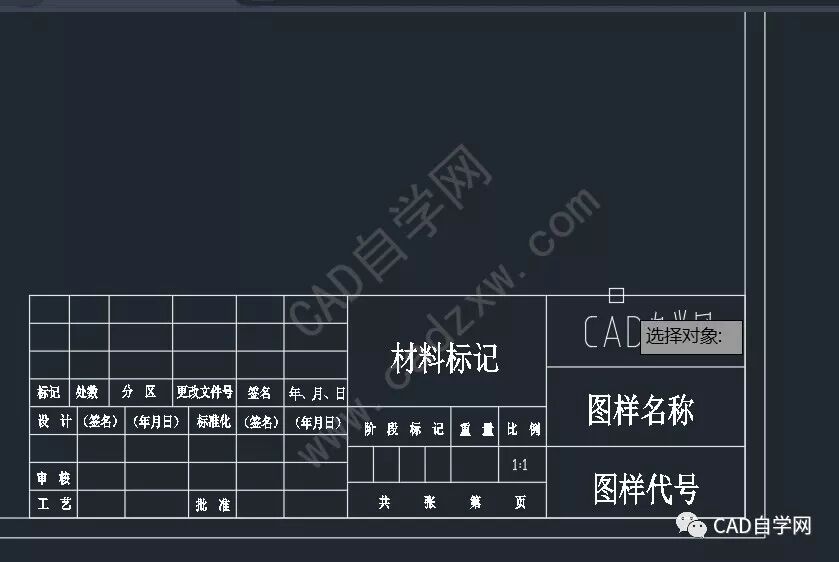

7、选择对象（图框）；

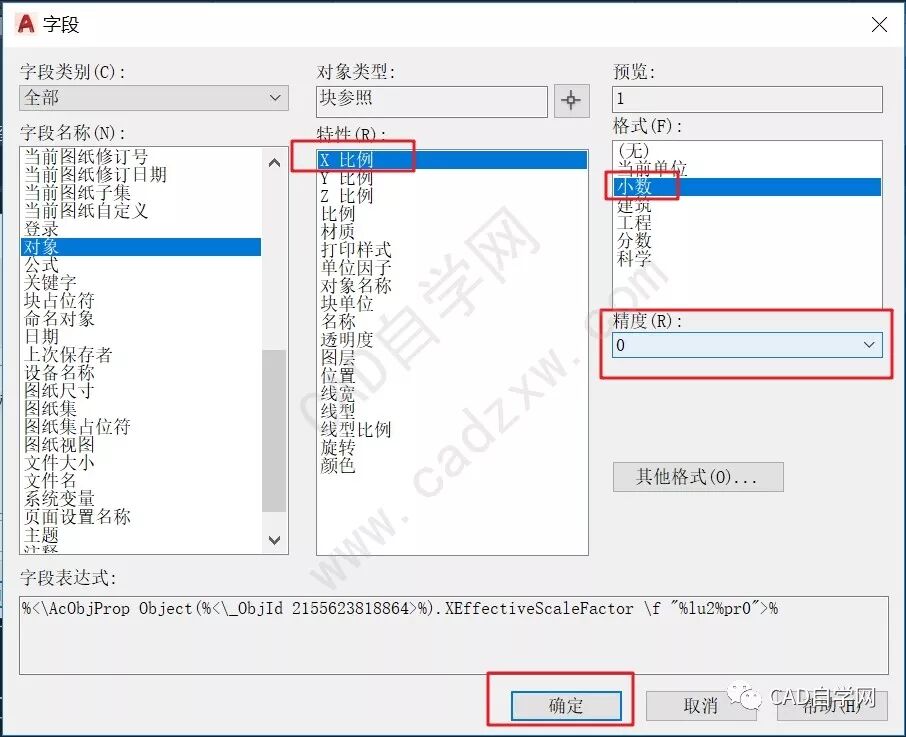

8、选择X比例，按如图设置点击确定；

9、确定；

我们可以看到1上加了背景，这个不用管，打印不会显示的，当然我们也可以通过设置值1改变背景显示；

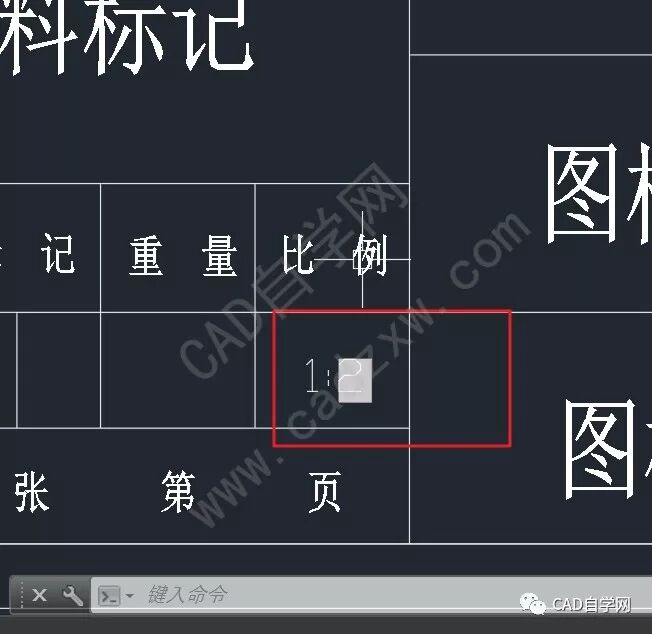

然后缩放图框后比例会跟着改变，如果没有变化，re重生成下图形。
